Safety Clamps EN14420-3 / DIN2817

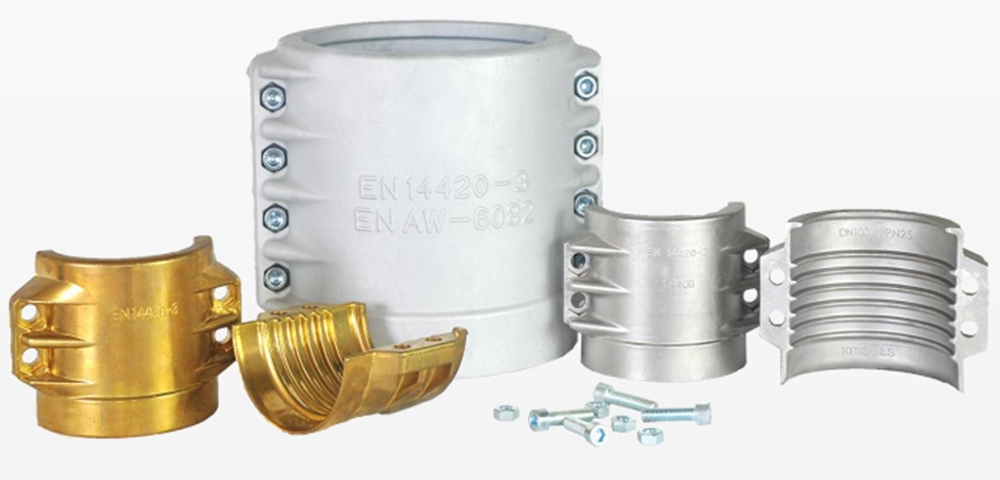

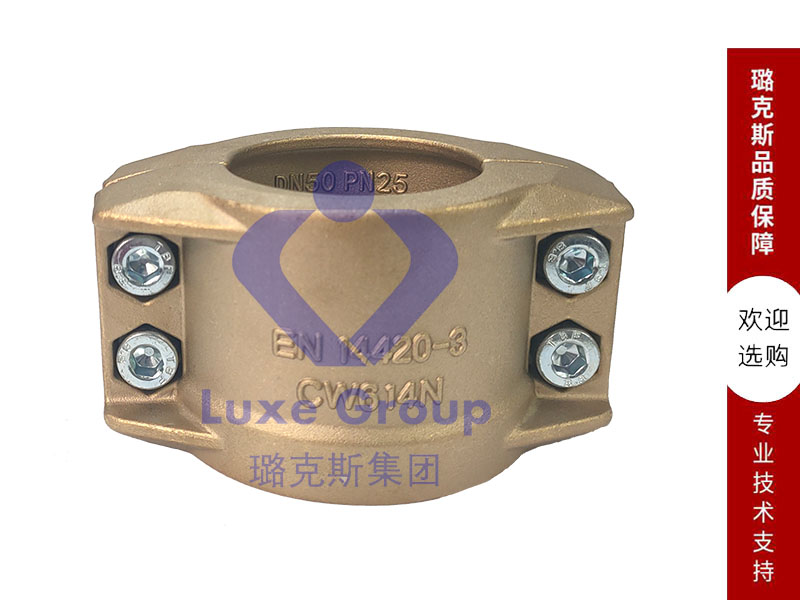

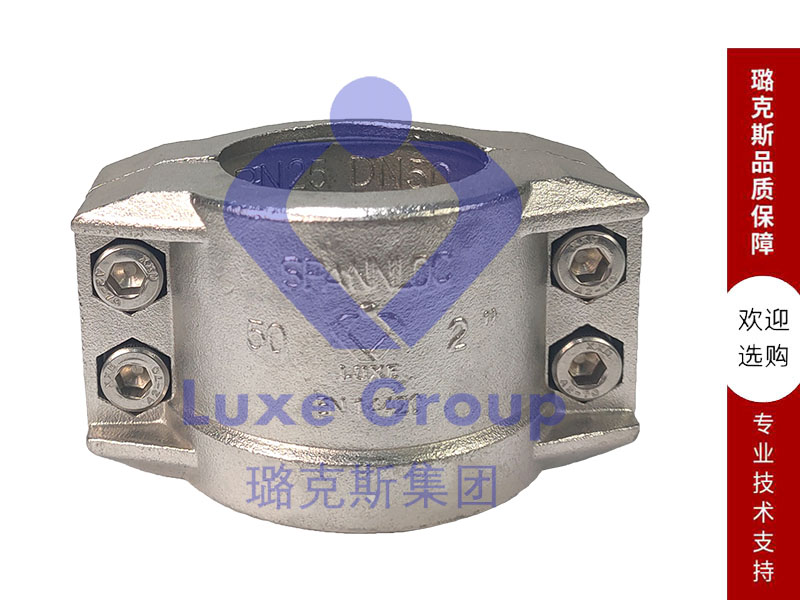

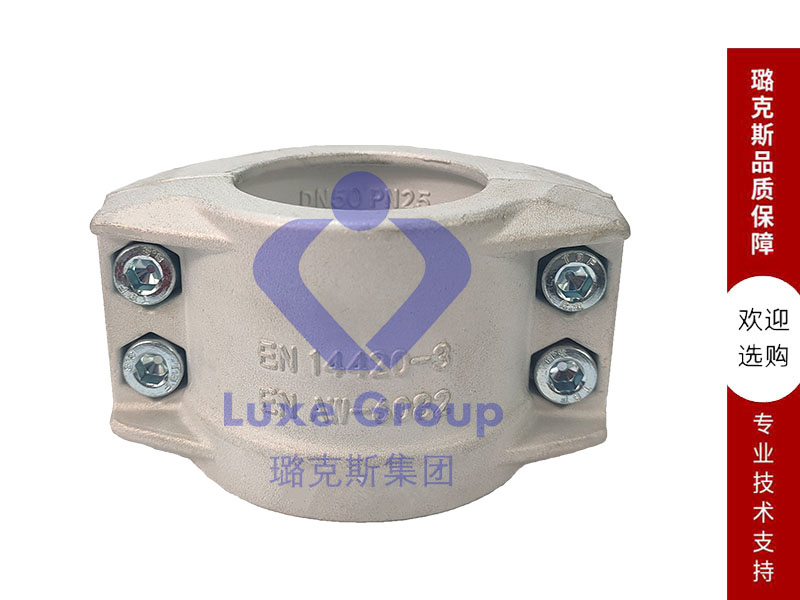

The safety clamps are bolted for installation, which is convenient and quick and can be reused without damage, saving maintenance costs. Luxe is developed and produced according to the European EN14420-3 standard. The aluminum alloy safety clamp uses forging + T6 heat treatment process, the stainless steel clamp uses casting + electropolishing process, and the brass clamp uses forging process. Applicable pressure PN25.
Specifications
Material
Hose O.D. is the outter diameter of hose.
| 规格 | 螺栓规格 | 夹紧范围 | 不锈钢 | 铝合金 | 铜合金 | |||
| 产品编码 | 单重 （KG） | 产品编码 | 单重 （KG） | 产品编码 | 单重 （KG） | |||
| DN 13 * 5 | 4 * M 6 * 20 | 22-24 | L 0602001 | 0 . 25 | L 0602012 | 0 . 11 | L 0602089 | 0.27 |
| DN 19 * 6 | 4 * M 6 * 20 | 30 - 33 | L 0602002 | 0 . 31 | L 0602013 | 0 . 13 | L 0602090 | 0 . 31 |
| DN 25 * 6 | 4 * M 6 * 20 | 36 - 39 | L 0602003 | 0 . 33 | L 0602014 | 0 . 14 | L 0602091 | 0 . 33 |
| DN 25 * 8 | 4 * M 6 * 20 | 40 - 43 | L 0602037 | 0 . 14 | ||||
| DN 32 * 5 | 4 * M 6 * 20 | 41 - 44 | L 0602088 | 0 . 37 | L 0602029 | 0 . 15 | ||
| DN 32 * 6 | 4 * M 6 * 20 | 43 - 46 | L 0602023 | 0 . 35 | L 0602015 | 0 . 15 | L 0602092 | 0.41 |
| DN 32 * 8/ 35 * 6 | 4 * M 6 * 20 | 47 - 50 | L 0602035 | 0 . 15 | ||||
| DN 38 * 6 . 5 | 4 * M 6 * 20 | 50 - 52 | L 0602005 | 0.38 | L 0602016 | 0 . 16 | L 0602070 | 0 . 43 |
| DN 38 * 8 | 4 * M 6 * 20 | 53 - 56 | L 0602034 | 0 . 18 | L 0602071 | 0.50 | ||
| DN 38 * 10 | 4 * M 6 * 20 | 57 - 60 | L 0602033 | 0 . 17 | ||||
| DN 40 * 7 | 4 * M 6 * 20 | 53 - 56 | L 0602058 | 0 . 18 | ||||
| DN 40 * 10 | 4 * M 6 * 20 | 58 - 61 | L 0602038 | 0 . 19 | ||||
| DN45* 7 | 4 * M 6 * 20 | 58 - 61 | L 0602059 | 0 . 30 | ||||
| DN50*5 | 4 * M 8 * 25 | 59 - 62 | L 0602044 | 0 . 27 | ||||
| DN50 * 6 | 4 * M 8 * 25 | 62 - 63 | L 0602039 | 0 . 27 | ||||
| DN50*8 | 4 * M 8 * 25 | 64 - 67 | L 0602006 | 0.69 | L 0602017 | 0 . 27 | L 0602054 | 0 . 90 |
| DN50*10 | 4 * M 8 * 25 | 69 - 71 | L 0602052 | 0 . 33 | ||||
| DN63*6 | 4 * M 8 * 25 | 74 - 77 | L 0602060 | 0 . 43 | ||||
| DN63*8/65*7 | 4 * M 8 * 25 | 78 - 82 | L 0602040 | 1.06 | L 0602043 | 0 . 43 | L 0602093 | 1 . 20 |
| DN 65*10 | 4 * M 8 * 25 | 84 - 87 | L 0602032 | 0 . 45 | L 0602094 | 1 . 31 | ||
| DN75*6 | 4 * M 8 * 25 | 87 - 90 | L 0602036 | 0 . 49 | ||||
| DN75*7.5 | 4 * M 8 * 25 | 89 - 92 | L 0602061 | 0 . 49 | ||||
| DN75*8 | 4 * M 8 * 25 | 89 - 93 | L 0602008 | 2.20 | L 0602042 | 0 . 49 | L 0602055 | 1 . 39 |
| DN75*10 | 4 * M 8 * 25 | 94 - 97 | L 0602075 | 0 . 52 | L 0602095 | 1 . 52 | ||
| DN80 * 8 | 4 * M 8 * 25 | 94 - 97 | L 0602062 | 0 . 47 | ||||
| DN100* 8 | 4 * M 10 * 40 | 114 - 119 | L 0602010 | 2.90 | L 0602021 | 1 . 09 | L 0602056 | 1 . 09 |
| DN100*10 | 4 * M 10 * 40 | 118 - 122 | L 0602069 | 1 . 15 | ||||
| DN125*10 | 6 * M 10 * 40 | 143 - 148 | L 0602019 | 1 . 88 | ||||
| DN150*10 | 6 * M 12 * 50 | 168 - 174 | L 0602057 | L 0602011 | 3 . 78 | |||
| DN150*13 | 6 * M 12 * 50 | 174 - 180 | L 0602082 | 3 . 30 | ||||
| DN200*12 | 8 * M 12 * 60 | 222 - 229 | L 0602053 | 6 . 50 | ||||
| DN250*13 | 8 * M 12 * 60 | 274 - 278 | L 0602081 | 6 . 65 | ||||

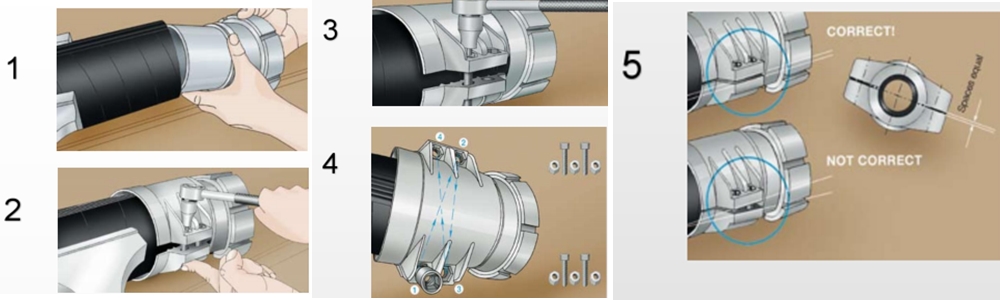

安全管夹采用螺栓安装，用于固定软 管和接头的连接，使用安装如左图所 示。该管夹具有安装快捷，不需要扣 压设备就可现场施工，而且装卸简便， 在不损坏的情况下可重复使用，节省 了维修成本。
璐克斯依据欧洲EN14420-3标准研发生 产，基于使用环境不一样，我们提供 不锈钢，铝合金，铜合金三种材质的 管夹供选择。 铝合金安全管夹采用锻造+T6热处理工 艺，不锈钢管夹采用精密铸造工艺， 铜合金管夹采用锻造工艺。

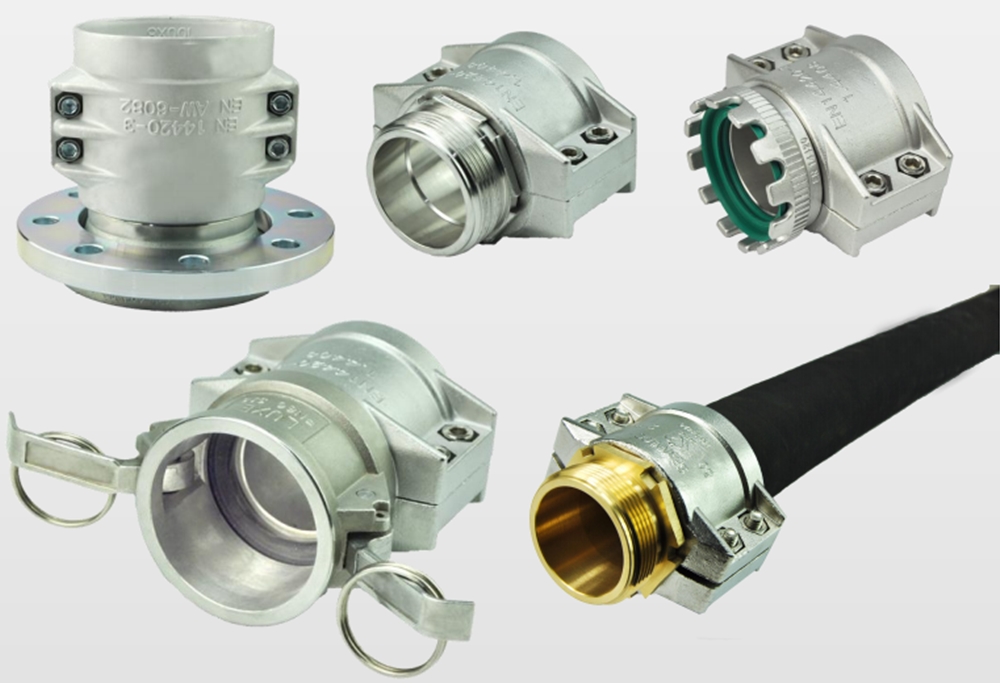

一般来说，有扣压槽的接头都适用搭 配使用此款安全管夹。
